Схемы Автомагнитол
Больше всего автолюбитель в дороге ценит надежность, в то же время часто случаются поломки "штампованных" импортных автомагнитол. Ниже приводится схема УНЧ, которая заменяет перегоревшую импортную - достаточно подключить вход схемы к регулятору громкости ремонтируемого устройства. После этого не нужно будет разбираться в монтаже, менять вышедшие из строя детали - самая "нежная" часть автомагнитолы - усилитель мощности - станет несжигаемым! Некоторая избыточность в деталях дала схеме два преимущества перед другими аналогичными схемами:
- размах выходного напряжения почти равен напряжению в бортовой сети,

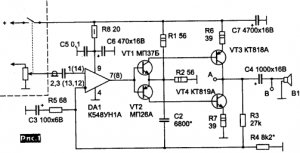

- перегрузку и даже КЗ по выходу усилитель переносит "с улыбкой", не имея сложных электронных схем защиты. На рис. 1 приведена принципиальная схема УНЧ (в скобках указаны выводы микросхемы, задействованные во втором канале), если магнитола действительно, без обмана, стереофоническая. С имеющегося в автомагнитоле регулятора громкости сигнал подводится к прямому входу микросхемы DA1 - операционного усилителя с большим коэффициентом усиления, запасом по верхним частотам, стабилизатором питания входного каскада и защитой выхода от перегрузки.
