Схема Усилитель Автомагнитолы

Входная катушка L1 состоит из четырех витков эмалированного медного провода (бескаркасная) на оправке более 5 мм в диаметре. Катушка L2 похожа на L1, но имеет только три витка. Цоколёвка контактов транзистора 2SC2570 показана на схеме.

Второй вариант FM УВЧ

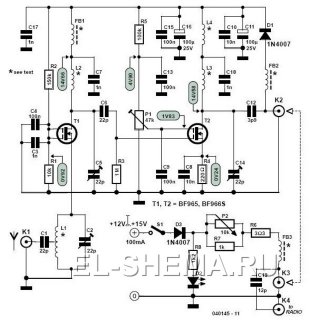

Принципиальная схема FM усилителя магнитолы авто

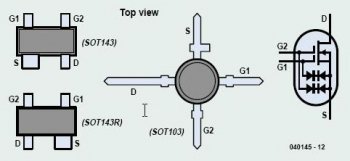

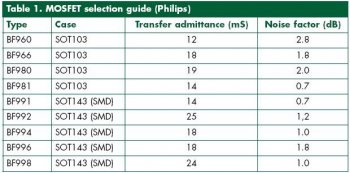

Вместе с хорошей направленной антенной, данный двухкаскадный антенный усилитель для УКВ FM-диапазона позволит вам получить чёткий приём даже дальних радиостанций. Усилитель также значительно улучшит качество приема местных городских FM-сигналов. Рекомендуется использовать импортные транзисторы, так как с ними результат гораздо лучше. Некоторые из них, в том числе и цоколёвка, показаны в таблице.

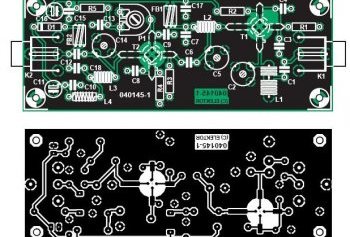

Усиление второго MOSFET транзистора регулируется с помощью резистора P1, который задаёт напряжение смещения для T2. Например, если вы живете недалеко от мощного УКВ-FM-и ТВ передающего центра, то вы понимаете, что большое усиление приведёт к перекрёстной модуляции и другим нежелательным эффектам в FM-диапазоне. Усилитель собран на двусторонней печатной плате, показаной на рисунке. Катушки L1, L2 и L3 намотаны на 4, 5 мм каркасе.

Подробнее о катушках

FB1, FB2, FB3 = 5 витков провода 0, 15 мм на ферритовых бусинках.

L1 = 7 витков 0, 9 мм диам. эмалированного медного провода; внутренний диаметр 5 мм.

L2, L3 = 7 витков 0, 9 мм, диаметр обмотки 5мм;

L4 = 30 витков диаметр 0.15 мм эмалированного медного провода на 1 МОм резисторе мощностью 0.5W.

Настройку в отсутствии приборов можно проводить на слух - по максимуму качества, используя при этом плохую антенну (небольшой кусок провода).
