Подключение Usb к Автомагнитоле
Надежно упакованная посылка

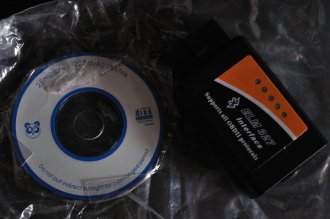

Внутри упаковки диск и сам адаптер
На магнитоле стоит WinCE 6.0. Есть Bluetooth, есть USB. Думал, что все будет просто. Не тут то было. Bluetooth в магнитоле ограниченный, умеет только handsfree, недоступен из WinCE, и управляется исключительно оболочкой работающей вне WinCE. Ну что же, подумал я, попробуем внешний bluetooth адаптер. USB хоть и есть, но он так же недоступен для WinCE, и так же, не работает в режиме USB-host для подключения устройств. Погуглив, обнаружил, что небольшим техническим вмешательством можно исправить ситуацию, и совершенно случайно, у пользователя mun обнаружил решение проблемы. на точно такой же магнитоле с точно такой же платформой nowada 2450. За что ему огромное спасибо.
Привожу ссылку на бортовик:
www. /cars/hyunda…/52123515/#post
Там есть подробное описание, а я приведу лишь несколько моментов:
— для экспериментов лучше вынуть устройство из автомобиля и подключить его через например компьютерный блок питания

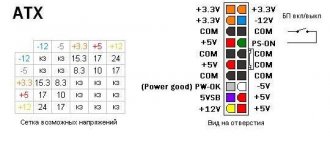

Распиновка блока питания ATX
На наклейке на магнитоле указан где находится power cord (отмечен цифрой 2), от него берется 9ый и 10ый пин (ACC и Auto battery) скручиваются вместе и подключатся на +12V отмеченный желтым на распиновке, 1ый пин (Ground) это земля кидается на любой коричневый COM. Зеленый PS-ON на блоке питания, замыкается скрепкой с любым коричневым COM.
Поле боя находится прям под нижней крышкой магнитолы
— все устройство для данной операции разбирать вовсе необязательно, нужно лишь снять боковые крышки и нижнюю
— красный провод +5В берется от USB, на фото плохо видно, он берется от самого верхнего контакта
— на железе наших магнитол не требуется подтяжка сопротивления резисторами, то есть банально припаиваются провода
— после всей этой процедуры и включения устройства, не спешите вставлять устройства в USB, по ссылке /30983797 качается который лучше всего переместить в энергонезависимую память NandFlash, объясню для чего: утилита идущая в архиве прописывает в реестре патченную библиотеку по работе с USB-host, и если она находится на карте памяти, то подгружаться будет не вовремя, а только после инициализации карты памяти. На всякий случай, нужно проверить ключ в реестр [HKEY_LOCAL_MACHINE\Drivers\BuiltIn\USBOTG1] "Dll"="NandFlash\usbotg.dll".
— /hobd лучше всего тоже переместить на NandFlash, на несколько секунд быстрее загружается.
— обсуждение /hobd
После запуска и проведения всех этих операций, вставляем USB флешку как самый надежный способ проверить работу, в проводнике или любом другом файловом менеджере видим появившийся диск. Радуемся. Вставляем Bluetooth модуль и идем в Панель управления, там же есть Bluetooth апплет, запускаем и делаем Scan Device. Просто видим что драйвера автоматически подтянулись и устройство работает, больше ничего делать не нужно. Остальное делается в /hobd в настройках связи.
Напоследок несколько фотографий с разными скинами:
Стандартная тема оформления
Audi тема оформления
VW тема оформления
Toyota тема оформления
Есть возможность создания своих тем оформления.
И несколько видео:
На прогреве:
В движении:
На стоянке:
Что мы в итоге получаем:
