Сравнительно недавно на прилавках магазинов появился новый прибор – автомагнитола без диска. По-другому сиё чудо ещё называют бездисковой или флэш-автомагнитолой, но правильнее данное устройство обзывается автомобильным MP3-ресивером.

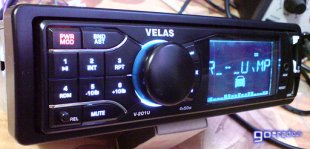

Вот один из представителей данного класса приборов Velas V-201U.
Отличие данной автомагнитолы от уже знакомых всем дисковых автомагнитол заключается в том, что у неё нет CD-деки. А поскольку её нет, то это значительно упрощает схемотехнику, а, следовательно, такая автомагнитола стоит дешевле. В качестве носителя информации здесь используется SD-карта или рядовая USB-флэшка, которая подключается к автомагнитоле через USB-разъём. Естественно, на SD-карту или USB-флэшку нужно предварительно записать любимые композиции с помощью ПК, ноутбука или планшета.
Давайте заглянем "под капот" такой бездисковой автомагнитолы и рассмотрим элементный состав такого устройства.

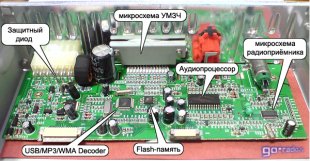

Так как CD-деки у такой автомагнитолы нет, разработчики решили сократить размеры корпуса примерно вдвое. Вся печатная плата занимает совсем немного места.
Роль управляющего контроллера и декодера MP3/WMA файлов выполняет микросхема A2305 в планарном корпусе типа "паук". Это так называемый USB HOST MP3/WMA Decoder. Эта многофункциональная микросхема отвечает за взаимодействие с USB-флэш носителями (флэшками), SD-флэш картами.
Также микросхема подаёт сигналы на контроллер ЖК-дисплея, который установлен на плате съёмной панели. В микросхеме A2305 происходит декодирование данных MP3 и WMA файлов и их преобразование в аналоговый аудиосигнал. Можно считать, что контроллер A2305 – это "мозги" всего устройства.
Как известно, любые мозги нуждаются в памяти. В качестве памяти используется Flash-память с маркировкой T80-75HCP (аналог микросхем памяти 25D80VS1G и др.).
