Как Подключить Колонки к Автомагнитоле
Долго лежали у меня эти колонки, все не поднималась рука их выкинуть. Ждал и надеялся, что я смогу им дать вторую жизнь. Колонки приобретались 20 лет тому назад, и до сих пор я не встретил даже близких по качеству в таком корпусе. К сожалению, колонки noname и не имеют никакого номера на корпусе, только гордо красуется логотип IBM.
Возможно, кто-то вспомнит эти малышки, а у кого-то они служат, и по сей день, как у меня. А дать вторую жизнь колонкам позволил блютус модуль MP3862BT от Мастер Кит.
После появления различных систем со встроенным модулем Bluetooth у меня была идея установить что-то подобное в эти колонки. Но простого решения на глаза не попадалось, а разбирать готовый недешёвый гаджет, что бы установить в колонки, требует много возни. Необходимо было паять стабилизатор и схему согласования с линейным выходом. Как правило, такие эксперименты заканчиваются поломкой двух трёх гаджетов, пока прикрутишь, так как надо. Как говорится, найдешь себе работу за свои же деньги.

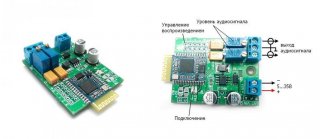

Что же представляет собой модуль MP3862BT? Это встраиваемая плата, имеющая на своем борту понижающий DC/DC преобразователь с высоким КПД и малым уровнем помех. Входное напряжение на входе преобразователя может достигать 35В, что вполне подходит для встраивания в любую технику. Сердцем устройства, с помощью которого и происходит передача аудио сигнала, выступает хорошо зарекомендовавший себя Bluetooth модуль на чипе OVC3860. На плате размещена цепь согласования с линейным выходом. А также установлены два регулятора для настройки уровня и баланса, после подключения. Для облегчения подключения на плате установлены клеммы под отвертку. В идеале, если есть выводы на стороне подключения, можно обойтись совсем без пайки. Есть индикация работы модуля. Внешний вид модуля можно увидеть на фото:

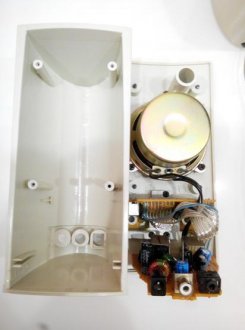

Ниже можно увидеть активную колонку в разобранном виде. Для того что бы попасть внутрь понадобилось открутить всего четыре винта.
