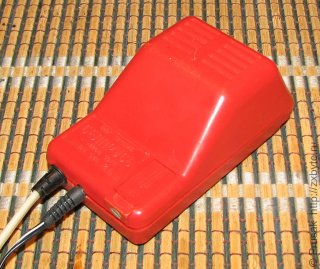

К магнитофонам и магнитолам "Беларусь" подключается внешний источник питания напряжением примерно 12В. Ввиду того, что напряжение питания для магнитофонов и магнитол "Беларусь" необязательно должно быть стабилизированным, к источнику питания предъявляются низкие требования по стабильности выходного напряжения, соответственно конструкция блока питания может быть предельно простой - трансформатор и выпрямитель. Даже фильтрующий электролитический конденсатор не устанавливается, чтобы не увеличивать габариты блока питания. Т.е. предполагается, что электролитический конденсатор должен быть установлен в нагрузке (т.е. в магнитофоне). Поэтому в каждом магнитофоне и магнитоле по питанию стоит конденсатор ёмкостью порядка 2200 мкФ. Блок питания рассчитан на нагрузку порядка 0, 4А, т.е. при подключении нагрузки 0, 4А на выходе блока будет напряжение 12В, при увеличении нагрузки до 0, 7А выходное напряжение снижается 10В.
