Блок Питания 12В для Автомагнитолы
Делаем качественный самодельный блок питания на напряжение 12 вольт и ток 2 ампера - схема и фото готовой конструкции.Для того, чтобы в стационарных условиях запустить автомагнитолу, трансивер или другое аналогичное устройство, нужен блок питания на 12 В. Проще всего собрать такой источник питания на основе линейного регулятора с микросхемой 7912. Обчно в таких случаях используют микросхему 7812 - с положительной регулировкой и общим минусом, но с целью посадить напрямую на металлический корпус мощный регулирующий транзистор - схема немного видоизменилась. Увеличить ток микросхемы регулятора стало возможно используя высокую мощность PNP-транзистора.
Схема электрическая БП 220-12 вольт

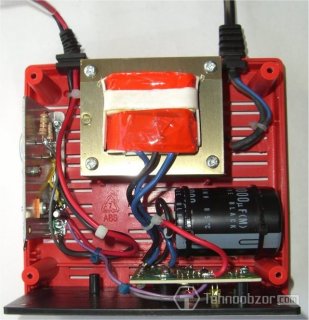

Как раз имелся нужный сетевой трансформатор на 220 В, который год назад вытащил из старого нерабочего муз.центра. Трансформатор выглядел достаточно большой. Вторичное напряжение на 19 В (без нагрузки). Под нагрузкой, оно снизилось примерно до 16 вольт.В выпрямителе использован 10, 000 мкФ сглаживающий конденсатор. Однако, чем больше его ёмкость, тем лучше. Сборка этого несложного блока питания стоила менее 2$! И то только потому, что не было LM7912 в запасе.
Светодиодная индикация работы БП
Зеленый LED индикатор выступает в качестве показателя нормального выходного напряжения. Он тускнеет примерно свыше тока нагрузки 2A и почти гаснет при 2.5A, давая понять, что идёт перегруз по выходу. Жёлтый и красный светодиоды индицируют наличие переменного напряжения на выходе трансформатора, и, соответственно, постоянного на выходе выпрямителя. Их можно и не ставить. Разве что для красоты.
Транзистор 2N3055 заменим на любой прямой структуры, с рабочим напряжением 50В и предельным током минимум 5 ампер. Эти же требования и к диодам моста IN5404. Готовый источник питания 220-12 вольт установливаем в подходящий по размерам корпус. Можно и пластиковый, но тогда транзистиору будет нужен радиатор. Если вам требуется регулируемый ИП - смотрите его схему тут.
