Наверняка многие хотели бы иметь дома аудио систему 5.1 но за частую цены на такие усилители довольно большие. Я же расскажу как просто и не очень дорого собрать 4-х канальный усилитель для подобной системы. Покопавшись в интернете я выбрал наиболее простой в сборке и не дорогой усилитель достаточной мощности. А именно усилитель на довольно популярной микросхеме TDA 1558Q Сама по себе эта микросхема уже представляет из себя готовый 4-х канальный усилитель мощностью 11 Вт на канал, но этой мощности будет мало для получения качественного и объемного звука поэтому мы будем подключать ее мостовым методом, проще говоря мы спариваем 2 канала и получаем 2-х канальный усилитель мощностью по 22 Вт на канал. Таким образом мы берем две микросхемы и в итоге получаем 4х22 ватта. Если отдельно коснутся микросхемы то из достоинств можно назвать простейшую схему подключения, не высокую цену и достойную мощность при небольшом однополярном напряжении, защита от К.З. перегрева и не верного подключения питания. К недостаткам: низкий КПД порядка 50% (Высокий ток потребления и большой нагрев даже в холостом режиме) Так же на пиковой мощности звук резко обрезается и превращается грохот.

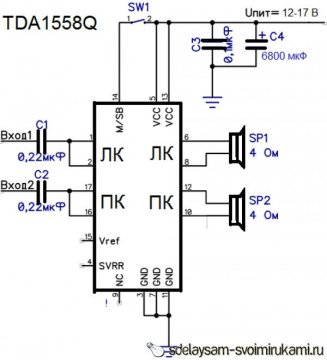

Теперь перейдем к сборке и для начала ознакомимся со схемой.
Схема предельно проста и собирается за 10-15 минут, ее простота позволяет спаять ее навесным монтажом, также стоит напомнить что схема обладает тепловыми характеристиками утюга и для нее необходим радиатор примерно 600 см2 площадью и либо открытый корпус либо принудительное охлаждение в виде вентилятора.
Вот тот набор деталей который понадобился мне для сборки усилителя.
Я использовал два диодных моста по той причине что использовал трансформатор с двумя схожими обмотками, обычно вполне хватит и одного на 8 А.

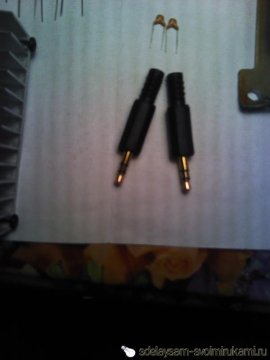

Отдельно были куплены два штекера 3, 5 для включения в аудио карту компьютера.
Теперь думаю можно перейти собственно к сборке усилителя. У меня не было готового блока питания и мне пришлось собирать его самому, и вам рекомендую сделать тоже самое поскольку не просто найти готовые БП с необходимым запасом мощности поскольку при напряжении в 17 В одна микросхема потребляет порядка 3 А даже когда «молчит». Так же если отключить 14-й контакт то усилитель перейдет в «Спящий режим» и ток потребления сократится до пары сотен мА

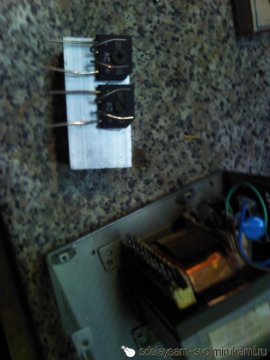

И так для начала найдем трансформатор необходимой мощности, затем можно самому спаять выпрямитель но я все таки посоветую взять уже готовый диодный мост. Берем и устанавливаем его на не большой радиатор. (у меня не было маленького)
Затем припаиваем конденсаторы
Поскольку мне так же необходимо было установить трансформатор и для другого устройства я решил отделить БП от самого усилителя.
